直流电阻测试中的4端测试法讲解：
要高精度地测量低电阻时，连接测量仪器与探头的配线电阻、探头与被测对象之间产生的接触电阻成为最大的障碍。
配线电阻会因粗细或长度而有很大差异。比如，用于电阻测量的电缆，AWG24(0.2平方)约为90 mΩ/m、AWG18 (0.75平方)约为 24 mΩ/m。接触电阻在很大程度上受探头磨损状态、接触压力或测量电流的影响。即使在接触良好的状态下也有数 mΩ，有时也会达到数 Ω。
因此，为了可靠地测量较小电阻，采用4端子测试法。
采用2端子测量时(图 1)，测试线自身的导体电阻会被加算到被测对象电阻上，从而造成误差。
4 端子测量 (图 2)采用的是供给恒电流的电流源端子 (SOURCE A、 SOURCE B)与检测电压下降的电压检测端子(SENSE A、 SENSE B)的结构。
由于电压计的输入阻抗较高，因此与被测对象连接的电压检测端子侧导线几乎不会流过电流。这样就可进行准确的测量，而不会受到测试线电阻或接触电阻的影响。

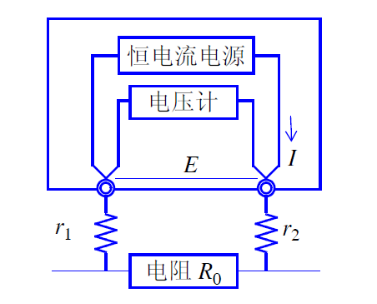

图1 使用2端子测试法测量
电流I流入被测电阻 R0、配线电阻r1、r2中。
因此，要测量的电压由下式E=I(r1+R0+r2)求出，
为包括配线电阻r1、r2的值。

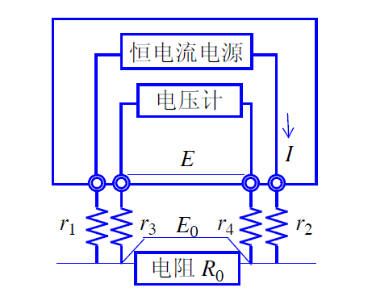

图2 使用4端子测试法测量
电流I从r2经被测电阻R0流入r1中。由于电压计
的输入电阻较大，因此电流不流入r3、r4中。
这样的话，r3和r4的电压下降为0。要测量的电
压E与被测电阻 R0两端的电压下降E0相等，因此，
测量电阻时不会受到r1~r4的影响。
